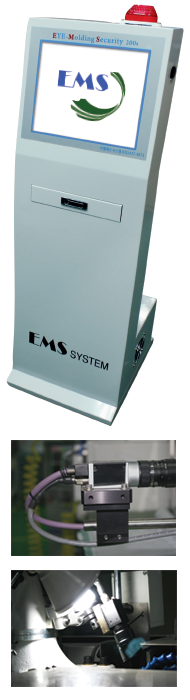

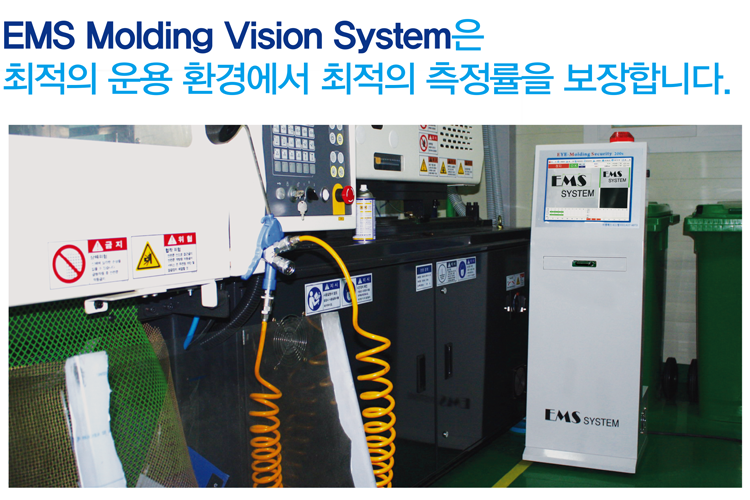

금형감시장치
-
ㆍ산업용 TFT LCD를 적용하여 현장에서 보다 섬세하고 정확한 이미지를 확보
ㆍ산업용 PC를 적용하여 열악한 환경에서도 100% 성능 유지 노이즈에 강함.
넉넉한 저장공간 확보 : HDD 320GB
CPU : 저전력 저 절전 Dual core CPU 사용
CF 카드 서포티드 지원(메모리 4기가)ㆍ독립적인 영역 설정 : 감시 범위를 최대 10개까지 지정
ㆍ검사 하고자 하는 물체를 일정 범위 내에서 추적 이동하여 검사
ㆍ테스트 기능
지정영역 부분 테스트, 전체영역 일괄 테스트
NG 저장 이미지 불러오기 테스트ㆍ기준화상의 자동보정 기능 으로 블랙이나 회색계열의 제품에 효과적
ㆍ자동, 수동 설정 기능으로 ONE 클릭으로 설정 완료
ㆍ제품과 금형의 감도설정 및 영역설정을 분리 독립적 설정이 가능
ㆍ2대 카메라 감시
본체 1대당 2대의 카메라를 사용하여 사이즈가 큰 금형, 또는 제품 취출부와 런너를 동시 감시 가능ㆍ실시간 이미지 확보
금형내 사항을 검사와 동시에 육안으로 확인 가능ㆍ독립적인 NG 이미지 관리
NG이미지를 년 일 월로 체계적으로 관리 효율성 증대ㆍSafe Door(자동검사) 2차 감시 가능(옵션)
ㆍRobot와 연계해서 자동화 시스템에서 사용가능(옵션)
4 Input, Robot와 상호 인터 페이스
제품특징
검사사양
| 제품사양 | 금형 감시 카메라 |
|---|---|
| 검사항목 | 제품 성형검사 및 이 물질에 의한 Mold 파손 방지 |
| 검사조건 | Mold Open 완료 후 검사 |
| 시야(X-Axis) | FOV 350 * 300 mm |
| 검사정도 | 200 /1600 = 0.1 mm 폭, 길이, 위치검사 |
| 검사 시간 | 1 카메라당 0.1초 이내 |
| 인터페이스 | 입출력 각 8점 / USB / Mouse |
| 카메라 대수 | 1대(640 * 480) |
| 측정 데이타 | 검사항목별 불량 이미지 저장 |
| I/O접점 | 입력 8점, 출력 8점 |
측정조건
| 측정 시간 | 검사동기 신호 후 200 msec |
|---|---|
| 설치 조건 | 사용 주위 온도 : 0-50 C 사용 주위 습도 : 35-85%RH 사용상 주위 분위기 : 부식성 가스가 없는 곳 내진동, 복진동 0.75mm, 진동수 10~55Hz 분진이 없는 곳 공장 내 최소 조도 : 100~200 Lux 할로겐 조명 조도 : 1.500Lux (130mm 거리시) 주변 조도변화율이 500Lux 이상일때는 외란광 차단기 설치 또는 조명 변동기능 이용. 스트로브 조명사용 |
| 라인 조건 | 라인 진동(높이) ± 5mm 이내, 분진이 없는 곳 외란(태양광선)광 영향 없는 곳 |

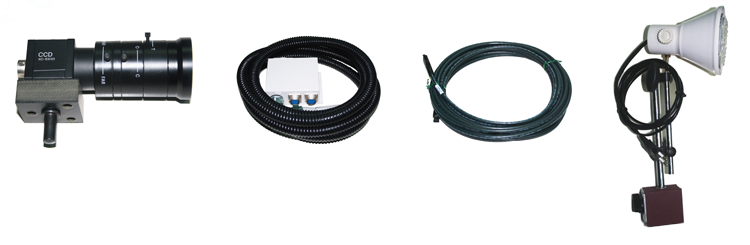

악세사리 샘플
